Комбинированный датчик абсолютного давления (разрежения) и температуры воздуха на впуске, включающий в себя два датчика (давления и температуры), расположен на ресивере впускного трубопровода. Датчик абсолютного давления оценивает изменения давления воздуха в ресивере впускного трубопровода, которые зависят от нагрузки на двигатель и частоты вращения коленчатого вала, и преобразует их в выходные сигналы напряжения. По этим сигналам ЭБУ определяет количество воздуха, поступившего в двигатель, и рассчитывает требуемое количество топлива. Для подачи большего количества топлива при большом угле открытия дроссельной заслонки (разрежение во впускном трубопроводе незначительное) ЭБУ увеличивает время работы топливных форсунок. При уменьшении угла открытия дроссельной заслонки разрежение во впускном трубопроводе увеличивается и ЭБУ, обрабатывая сигнал, сокращает время работы форсунок. Датчик абсолютного давления воздуха во впускном трубопроводе позволяет ЭБУ вносить коррективы в работу двигателя при изменении атмосферного давления в зависимости от высоты над уровнем моря.

Датчик положения дроссельной заслонки установлен на оси дроссельной заслонки и представляет собой резистор потенциометрического типа.







Датчик температуры охлаждающей жидкости двигателя УМЗ 4216 установлен в корпусе термостата.

Датчик представляет собой терморезистор с отрицательным температурным коэффициентом, т. е. его сопротивление уменьшается при повышении температуры. ЭБУ подает на датчик через резистор стабилизированное напряжение +5,0 В и по падению напряжения на датчике рассчитывает температуру охлаждающей жидкости, значения которой используются для корректировки подачи топлива и угла опережения зажигания.



Сигнал датчика фаз ЭБУ использует для согласования процессов впрыска топлива в соответствии с порядком работы цилиндров. Принцип действия датчика основан на эффекте Холла (магнитнорезистивный эффект).

Для определения положения поршня 1-го цилиндра во время такта сжатия...

...датчик реагирует на прохождение выступа-отметчика, расположенного на шестерне распределительного вала и выдает блоку управления импульс напряжения низкого уровня (около 0 В). Номинальный зазор между торцом стержня датчика и штифтом-отметчиком должен находиться в пределах 0,7 —1,5 мм. На основании выходных сигналов датчиков положения коленчатого и распределительного валов блок управления устанавливает угол опережения зажигания и цилиндр, в который следует подать топливо. При выходе из строя датчика фаз или его цепей ЭБУ переходит в режим нефазированного впрыска топлива.



Датчик положения коленчатого вала двигателя УМЗ 4216 закреплен на крышке привода ГРМ.

Датчик выдает контроллеру информацию о частоте вращения и угловом положении коленчатого вала. Датчик — индуктивного типа, реагирует на прохождение вблизи своего сердечника зубьев задающего диска, объединенного со шкивом привода вспомогательных агрегатов. Зубья расположены на диске с интервалом 6°.

Читайте также про снятие и установку датчика положения коленчатого вала Газель "Бизнес" и диагностику дпкв.

Для выполнения норм Евро-4 на содержание вредных веществ в отработавших газах необходимо применение каталитического нейтрализатора в системе выпуска. Применение каталитического нейтрализатора дает значительное снижение выбросов углеводородов, окиси углерода и окислов азота с отработавшими газами при условии точного управления процессом сгорания в двигателе.



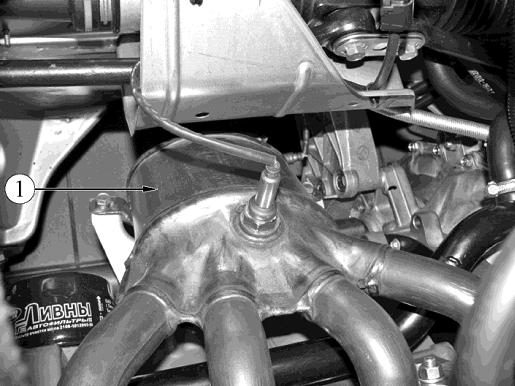

Рис. 1. Расположение каталитического нейтрализатора на двигателе 21126:

1 - каталитический нейтрализатор

В системе зажигания двигателя 21126 (Лада Гранта и Калина с 16-клапанным двигателем) применяются 4 индивидуальные катушки зажигания (рис. 1). Система зажигания не имеет подвижных деталей, и поэтому не требует обслуживания и регулировок, за исключением свечей зажигания.

Управление током в первичных обмотках катушек зажигания осуществляется контроллером, использующим информацию о режиме работы двигателя, получаемую от датчиков системы управления двигателем. Для коммутации первичных обмоток катушек зажигания контроллер использует мощные транзисторные вентили (рис. 1).

Рис. 1. Состав иммобилизатора:

1 - сигнализатор иммобилизатора в комбинации приборов;

2 - рабочий ключ зажигания с пультом дистанционного управления (ПДУ);

3 - обучающий ключ зажигания;

4 - контейнер красного цвета с транспондером (кодирующим устройством).
